焊接工作臺/夾具

焊接工作臺是指為焊接小型焊件而設置的工作臺。焊接工作臺的表面一般有T型槽或孔,方便使用。焊接平臺材質一般為HT200或HT250,這兩種材質占到焊接平臺材質的98%以上,既能滿足焊接工件時的要求,又相對來說價格低廉,無論是焊接平臺的抗拉力、硬度、耐磨程度均能滿足焊接要求。

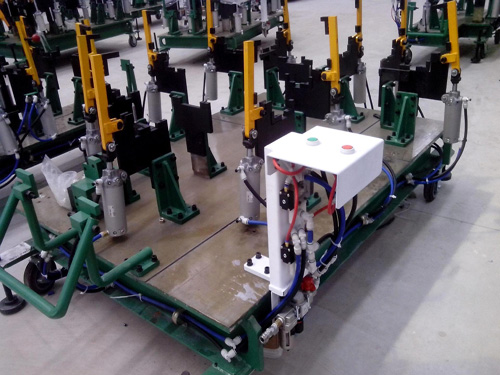

柔性三維組合焊接工裝
一種多角度旋轉焊接工作臺,它是由臺體、臺座、液壓油缸、油缸座、蝸桿、蝸輪、工作臺組成,臺體呈錐狀,下端錐度為90度,下端通過軸與臺座連接,液壓油缸的一端與油缸座通過軸連接,另一端與臺體下端通過軸連接,臺體內固定有蝸桿,蝸桿與工作臺連接,操作手柄與渦輪連接。本實用新型使工件隨工作臺在垂直方向上90度范圍之內,在水平方向上360°范圍內的任意位置固定,進行作業加工,操作方便,焊接質量可以得到保證。

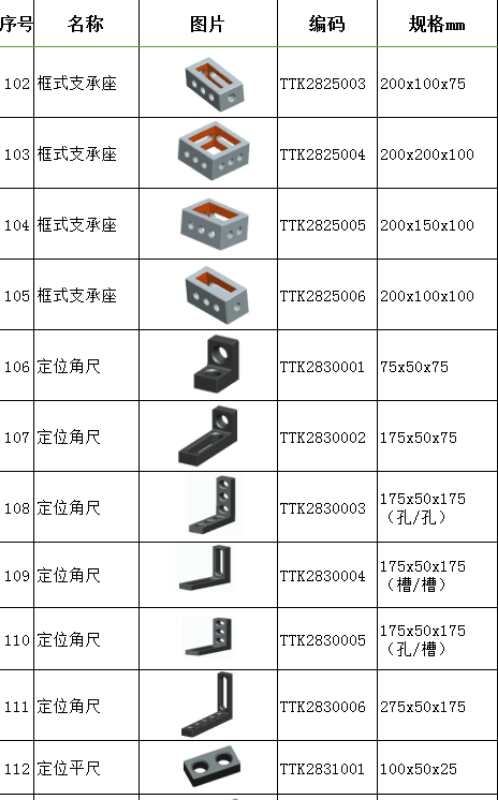

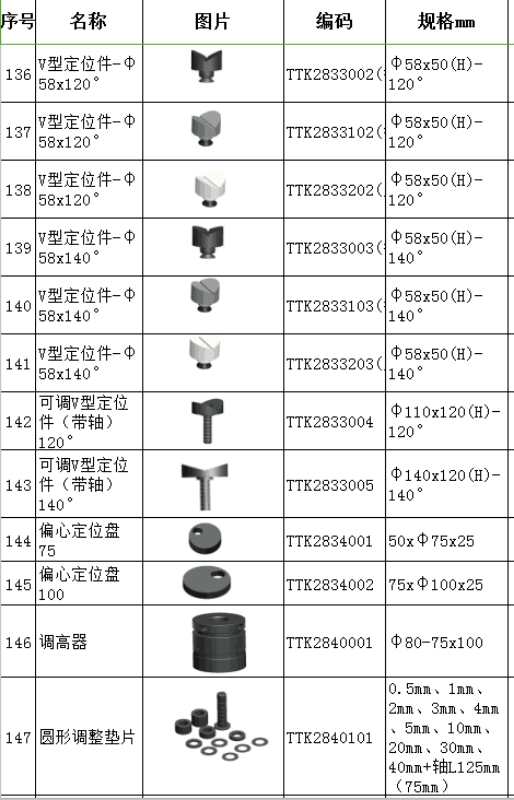

三維組合焊接工作臺臺面采用帶孔格板形式,孔徑有D28和D16兩個系列。在高精度的臺面上,每隔100mm均布D28的圓孔或每隔50mm均布D16的圓孔,這些孔可用于拼接各種功能的定位模塊和夾具。各種功能模塊除臺面外,還有定位塊,直角塊,立柱,任意角度調整,V形塊,銷栓,各類快速夾具,間隙調整片及各種輔助模塊。模塊的設計構思巧妙,可以進行各種組合和反復應用。用于模塊之間互相緊固連接的銷栓,內部采用三個同心鋼珠。銷栓松開時,鋼珠退入銷栓內,此時銷栓可方便地插入模塊的孔內。當用手逐漸擰緊時,三個鋼珠逐漸彈出,自動對中并夾緊模塊。用扳手扳緊后,其對模塊的夾緊力可達5噸,剪切力可達25噸。

這種組合夾具的突出優點是:
1)模塊化:所有組件分門別類,進行了標準化和系列化,互相匹配。選用最少的模塊,就可以實現各種快速定位和夾緊的功能。
2)柔性化:拼裝方式多樣,用戶只要充分發揮想象力,幾乎可達到任何專用夾具同樣的定位和夾緊功能。拼裝快速,裝拆方便;工作臺面可以根據工件形狀、大小進行拼裝組合。臺面上的刻度和模塊尺寸的設計,使操作工人不用量具就可以根據工件尺寸迅速搭出所需要的工裝。
3)高精度:工作臺面和各種功能模塊上每隔50或100mm配套的D16或D28的圓孔,任意孔的孔間距尺寸公差小于0.02mm,這種精度將會反映在用戶所加工的產品中。所以,也有用戶將此工作臺用作檢具的基準平臺。
4)專利設計:各功能模塊中有不少是專利產品,如模塊間連接采用的銷栓,為防止工件在夾緊過程中移位而特殊設計的帶補償?shù)膹椥詩A具等。
5)三維立體設計:模塊中的立柱,直角塊可用于向三維空間拼接,便于生產各類立體構件。
有了這種組合焊接工作臺,對于不斷重復設計工裝的用戶來說,就可大大節約重復投資耗費在工裝上的設計制作時間和資金。用戶可根據需要快速拼接出不同要求的工裝,就像兒童玩拼裝式玩具一樣。這種三維柔性工裝可用于汽車制造行業,工程機械行業,鋼結構生產行業,扳金加工行業,自行車(摩托車)制造行業,與焊接機器人或?qū)S煤笝C配套等等。
